Set: Umschalteinheit für 3 Saugsonden mit Sonden und Schlauch

  • Ausführung der Saugsonde / Schlauchlänge
Preis
876,00 € inkl. MwSt., zzgl. Versand
​
Allgemeine Geschäftsbedingungen
Kontaktieren Sie uns
Beratung zu diesem Ofen anfragen

Produktbeschreibung

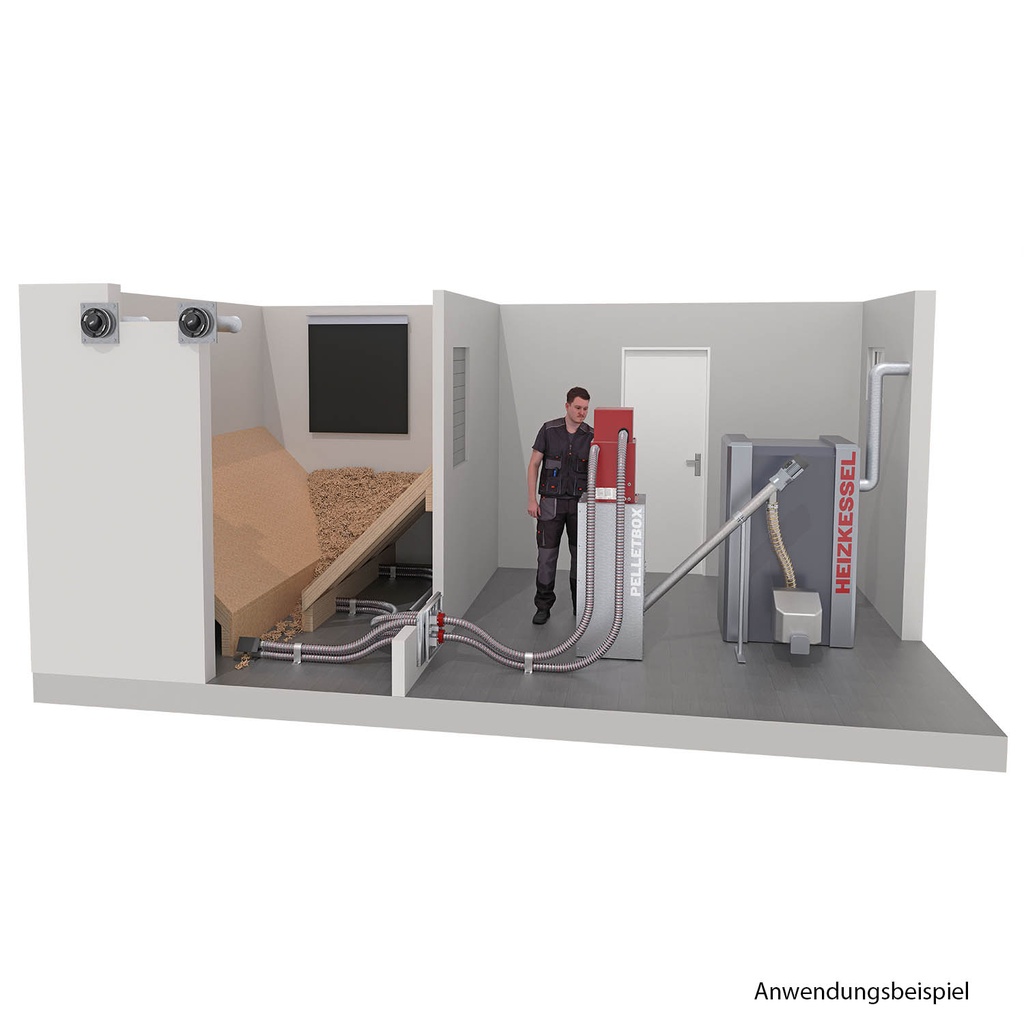

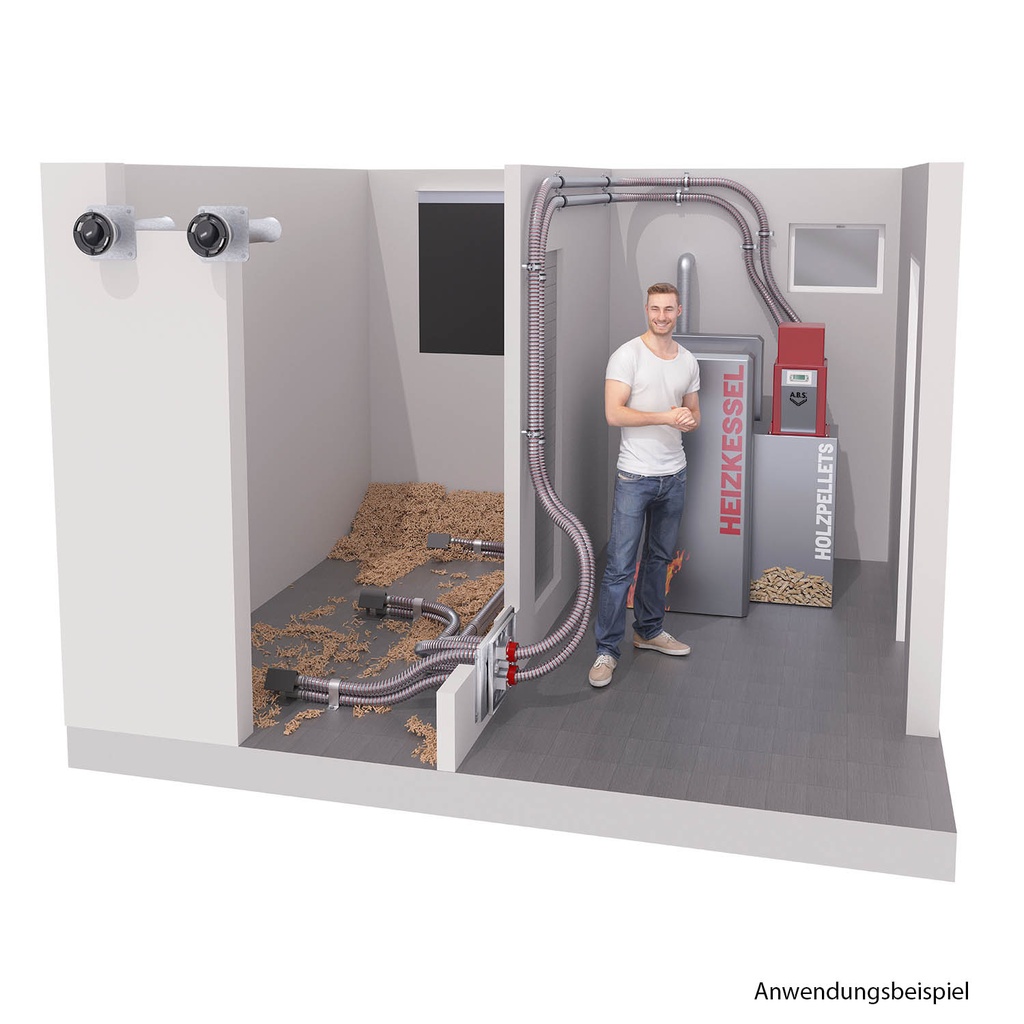

Drei-Sonden-Entnahme komplett

Umschalteinheit mit Autoclean-Rückspülung, drei Saugsonden nach Wahl und 20 oder 50 m Förderschlauch – mit Brandschutzmanschetten und Brandschutzplatten.

Pelletlagerung · Komplettsets

Drei-Sonden-Entnahme komplett

Umschalteinheit mit Autoclean-Rückspülung, drei Saugsonden nach Wahl und 20 oder 50 m Förderschlauch – mit Brandschutzmanschetten und Brandschutzplatten.

4Ausführungen
58 x 34 cmBrennstoffweiche (L x B)
ca. 34 x 26 x 5 cmBrandschutzplatten (L x B x T)
40 x 34 x 1,5 cmAbdeckblech (L x B x T)

Ihr Vorteil

Das bringt es Ihnen

Für viele KesselZ. B. ETA, Fröling, Hargassner, HDG, Hoval, Herz, Solarfocus, Viessmann, Windhager.
HinweisEin Saugsystem (im Kessel oder extern) ist nicht enthalten.

Auswahl

Erhältliche Ausführungen

  • kurze Stutzen / 20 m
  • kurze Stutzen / 50 m
  • lange Stutzen / 20 m
  • lange Stutzen / 50 m

Wählen Sie Ihre Ausführung oben über die Auswahl.

Lieferumfang

Das ist dabei

  • 1 x Pellet-Förderschlauch in der gewählten Länge (20 oder 50 m)
  • 1 x Manuelle Umschalteinheit /Brennstoffweiche
  • 2 x montierte Brandschutzmanschetten
  • 1 x Mauerabschlussblech
  • 2 x Brandschutzplatten
  • 3 x rückspülbare Ansaugsonden in der gewählten Ausführung (kurze oder lange Stutzen)
  • 12 x Gelenkbolzenschellen 56-59 mm zur Schlauchbefestigung ("Innen")
  • 2 x Schlauchklemmen 50-70 mm zur Schlauchbefestigung ("Außen")
  • Befestigungsmaterial für Umschalteinheit
  • Hersteller Bedienungsanleitungen

Gut zu wissen

Hinweise zur Planung

  • max. 25 m Länge von der entferntesten Sonde zum Pelletkessel bei max. 1,75 m gesamten Höhenunterschied
  • max. 15 m Länge von der entferntesten Sonde zum Pelletkessel bei max. 2,75 m gesamten Höhenunterschied
  • max. 10 m Länge von der entferntesten Sonde zum Pelletkessel bei max. 4,50 m gesamten Höhenunterschied

Sicherheit

Erdung nicht vergessen

Alle leitfähigen Teile eines Pelletlagers – Gestell, Entnahme, Füllleitungen und Armaturen – müssen geerdet und an die Potenzialausgleichsschiene angeschlossen werden. Das übernimmt am besten ein Fachbetrieb.

Eifeler-Ofenland · Hellenthal

Passt das zu Ihrem Lager?

Wir prüfen Raum, Kessel und Entnahme mit Ihnen und stellen Ihr Pelletlager passend zusammen – im Pelletlager-Planer oder am Telefon.

Pelletlager planenAnrufen: +49 2482 613 9003
  • Fachberatung vom Ofenbauer
  • Lieferung nach Deutschland, Belgien und Luxemburg
  • Montage im Umkreis von 60 km auf Anfrage

Angaben laut Hersteller. Inhalte von Silos sind rechnerische Werte bei 650 kg/m³ Schüttgewicht. Abbildungen können abweichen.

Spezifikationen

KategoriePelletlagerung › Komplettsets
Ausführung der Saugsonde / Schlauchlängekurze Stutzen / 20 m, kurze Stutzen / 50 m, lange Stutzen / 20 m, lange Stutzen / 50 m
Angaben laut Hersteller. Abbildungen können abweichen – bei Fragen zu Maßen und Passform beraten wir Sie gern.

Technische Daten

Brennstoffweiche (L x B)58 x 34 cm
Brandschutzplatten (L x B x T)ca. 34 x 26 x 5 cm
Abdeckblech (L x B x T)40 x 34 x 1,5 cm
Vakuum6.000 mm WS (0,588 bar)
Temperaturbereich5°C bis +60°C
AufbauWeich-PVC, transparent, glatt mit grauer Hart-PVC-Spirale und Kupferlitze
ReachKonform nach 1907/2006/EC
RoHSKonform nach 2011/65/EU
ToleranzDIN 1307
Biegeradius250 mm
Gewichtca. 780 g/m
Innendurchmesser50 mm
Außendurchmesser58,6 mm
Wandstärke4,3 mm
Leistung, Aufstellung und Schornsteinanschluss stimmen wir persönlich mit Ihnen ab – besonders bei wassergeführten Geräten empfehlen wir eine Beratung vor Ort.
